CDM4650 替代LTM4650 純國產 兼容通用4650
產品描述：
CDM4650是一款獨立雙通道25A或單通道50A輸出的降壓式DC/DC微模塊穩壓器。模塊內置開關控制器、功率FET、電感器和配套元件，外部僅需少量濾波/保持電容器及電阻即可構成完整的降壓式雙路輸出DC/DC穩壓器。模塊輸入電壓范圍4.5V～15V，通過一個外置取樣電阻可在0.6V～1.8V范圍設置輸出電壓。模塊支持外部頻率同步、多相串并聯、突發模式和輸出電壓跟蹤及排序操作。模塊具有一個內置的溫度檢測二極管以提供溫度監測功能。故障保護功能包括輸出過壓和過流保護。
CDM4650的引腳與CDM4620、CDM4630、CDM4628A相兼容。
獨立雙通道25A或單通道50A輸出
輸入電壓范圍：4.5V~15V
輸出電壓范圍：0.6V~1.8V
差分遙測放大器
電流模式控制/快速瞬態響應
可調開關頻率 過流折返式保護 頻率同步
內部溫度檢測二極管輸出
可選的突發模式操作 軟啟動/電壓跟蹤 輸出過壓保護
封裝尺寸：

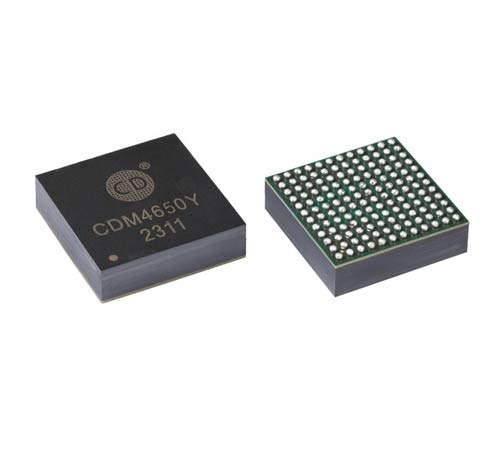

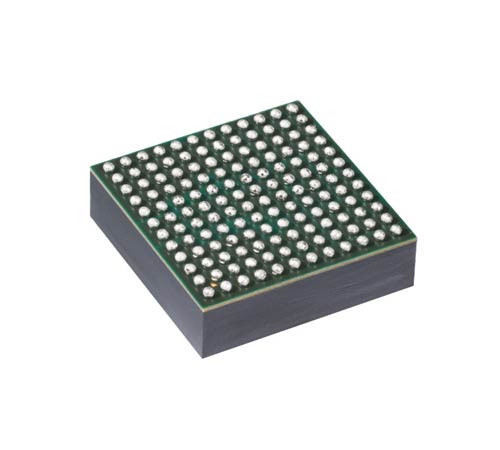

16mm ×16mm ×5.01mm BGA144
應用領域
工業設備、存儲和ATCA卡
通信及計算機技術
處理器、ASIC和FPGA內核電源
| Model | ADI/LINEAR | Control Mode | Input Voltage | Out Voltage | Temperature | Packaging form |
| CDM4650 | LTM4650 | DC/DC Micro-module regulator | 4.5V~16V | 0.6V~5.5V | -40℃~125℃ | BGA-144 |
| CDM4644 | LTM4644 | DC/DC Micro-module regulator | 4V~14V | 0.6V~5.5V | -40℃~125℃ | BGA-77 |
| CDM4620 | LTM4620 | DC/DC Micro-module regulator | 4.5V~16V | 0.6V~5.5V | -40℃~125℃ | LGA-144/BGA-144 |
| CDM4630 | LTM4630 | DC/DC Micro-module regulator | 4.5V~18V | 0.6V~5.5V | -40℃~125℃ | LGA-144/BGA-144 |
| CDM4628A | LTM4628 | DC/DC Micro-module regulator | 4.5V~26.5V | 0.6V~5.5V | -40℃~125℃ | LGA-144/BGA-144 |
| CDM4627 | LTM4627 | DC/DC Micro-module regulator | 4.5V-20V | 0.6V-5.5V | -40℃~125℃ | LGA-133 BGA-133 |
| CDM4637 | LTM4637 | DC/DC Micro-module regulator | 4.5V-20V | 0.6V-5.5V | -40℃~125℃ | LGA-133 BGA-133 |
| CDM4608 | LTM4608 | DC/DC Micro-module regulator | 2.375-5.5V | 0.6V-5V | -40℃~125℃ | LGA-68 |
| CDM4616 | LTM4616 | DC/DC Micro-module regulator | 2.7V-5.5V | 0.6V-5V | -40℃~125℃ | LGA-144 BGA-144 |
| CDM4601 | LTM4601 | DC/DC Micro-module regulator | 4.5V-20V | 0.6V-5.0V | -40℃~125℃ | LGA-118 BGA-118 |
| CDM4612 | LTM4612 | DC/DC Micro-module regulator | 5V-35V | 3.3V-15V | -40℃~125℃ | LGA-133 |
| CDM4613 | LTM4613 | DC/DC Micro-module regulator | 5V-35V | 3.3V-15V | -40℃~125℃ | LGA-133 BGA-133 |
