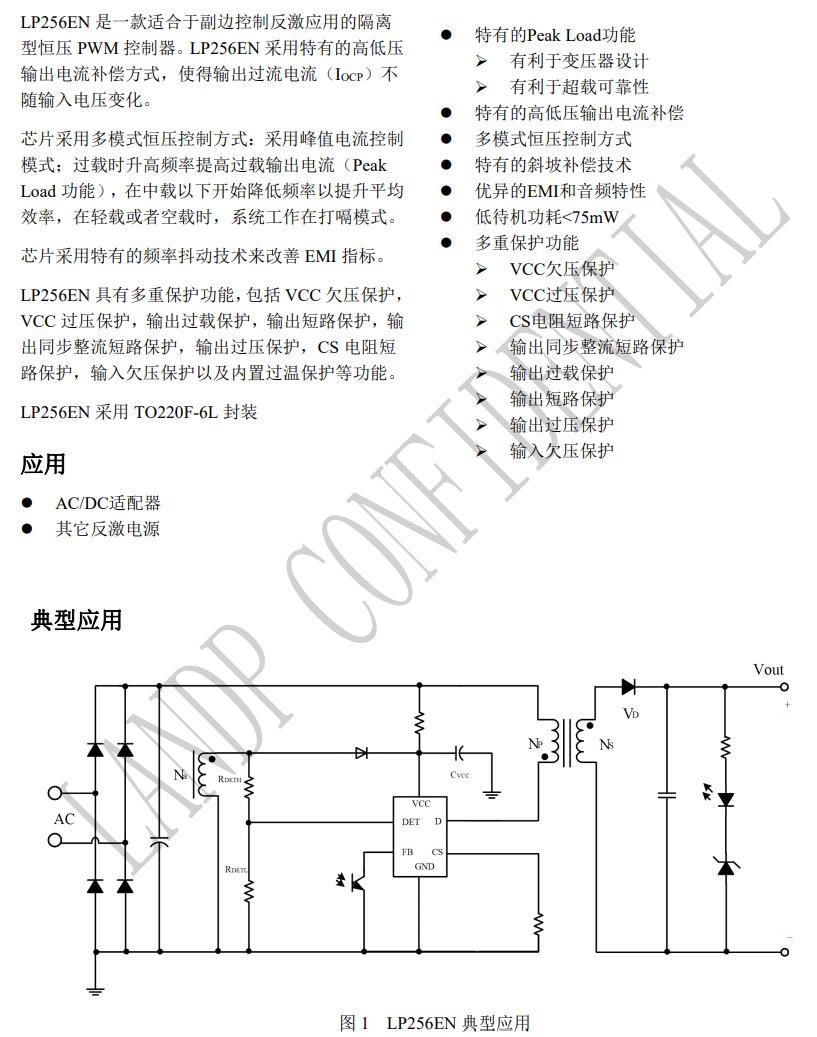

LP256EN 是一款適合于副邊控制反激應用的隔離 型恒壓 PWM 控制器。LP256EN 采用特有的高低壓 輸出電流補償方式,使得輸出過流電流(IOCP)不 隨輸入電壓變化。

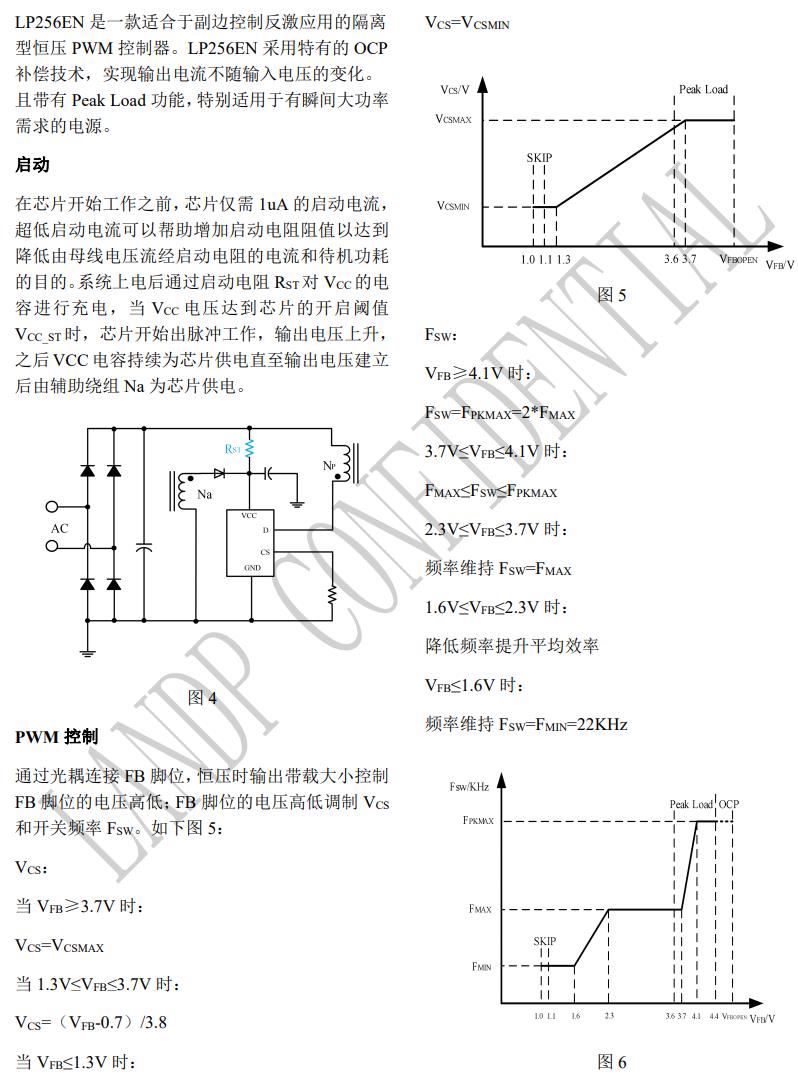

芯片采用多模式恒壓控制方式:采用峰值電流控制 模式;過載時升高頻率提高過載輸出電流(Peak Load 功能),在中載以下開始降低頻率以提升平均 效率,在輕載或者空載時,系統工作在打嗝模式。 芯片采用特有的頻率抖動技術來改善 EMI 指標。
LP256EN 具有多重保護功能,包括 VCC 欠壓保護, VCC 過壓保護,輸出過載保護,輸出短路保護,輸 出同步整流短路保護,輸出過壓保護,CS 電阻短 路保護,輸入欠壓保護以及內置過溫保護等功能。

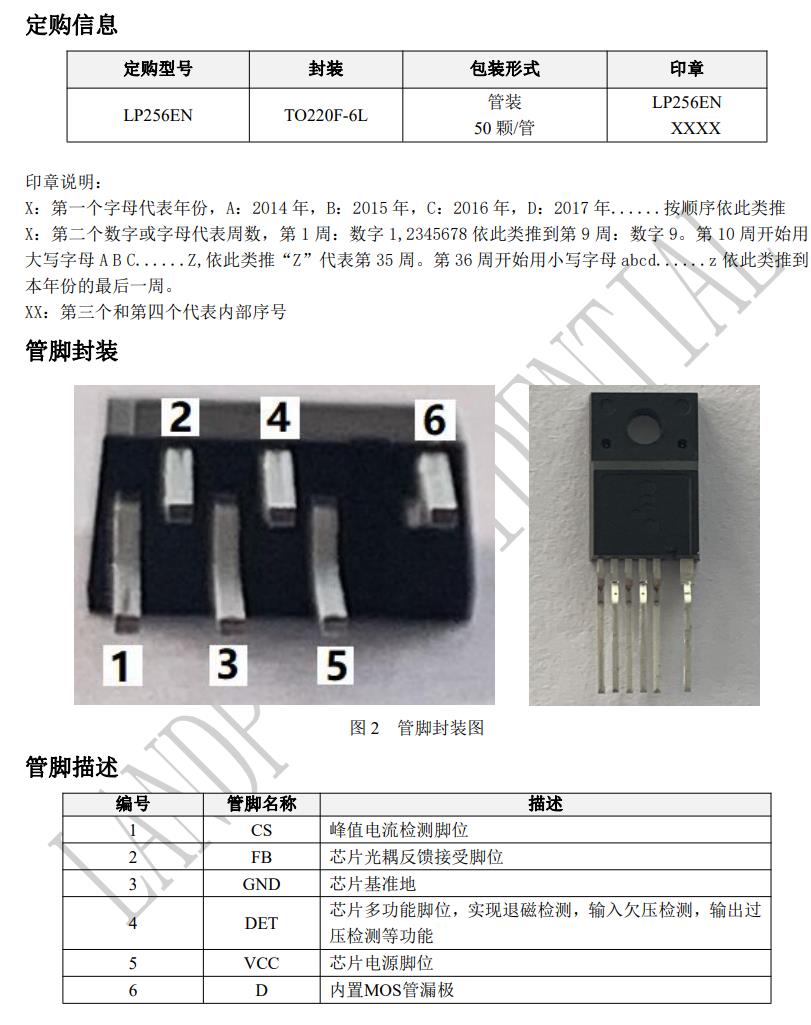

LP256EN 采用 TO220F-6L 封裝
應用 ? AC/DC適配器 ? 其它反激電源
特點 ? 特有的Peak Load功能 ? 有利于變壓器設計 ? 有利于超載可靠性 ? 特有的高低壓輸出電流補償 ? 多模式恒壓控制方式 ? 特有的斜坡補償技術 ? 優異的EMI和音頻特性 ? 低待機功耗<75mW
? 多重保護功能 ? VCC欠壓保護 ? VCC過壓保護 ? CS電阻短路保護 ? 輸出同步整流短路保護 ? 輸出過載保護 ? 輸出短路保護 ? 輸出過壓保護 ? 輸入欠壓保護
